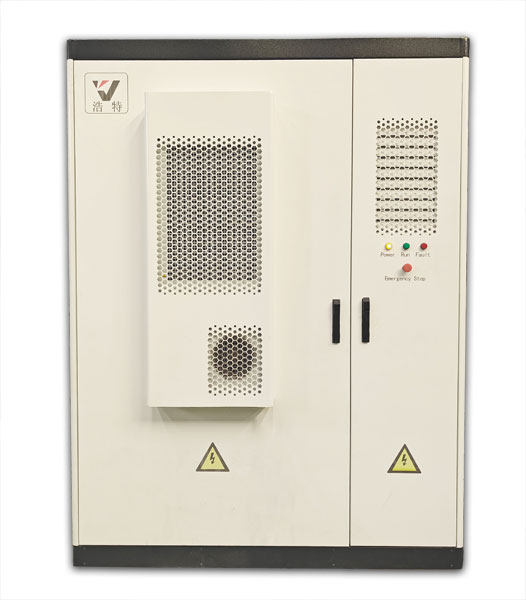

WZHTCN100-201F儲能倉系統由通用風冷儲能電池一體艙、PCS變流器、EMS能量管理系統以及水浸、消防等安全組件構成。采用通用的0.4KV儲能結構。電池直流電源通過PCS雙向變流器后，輸出交流電壓為AC400V，輸出到低壓側，可直接并在變壓器低壓側使用，無需高壓并網柜，配置集中式EMS，可根據公司內負荷使用情況自由設置輸出功率。并可在每天24小時內配置充放電策略，可以同時保存兩種削峰填谷策略。
主要規格參數：
|
直流側參數
|
|
電池電壓范圍
|
630~810V
|
|
電池系統能量
|
201kWh
|
|
交流側參數
|
|
額定輸出功率
|
100kW
|
|
額定電壓
|
380V
|
|
充放電電流
|
140A
|
|
額定容量
|
100kVA
|
|
充放效率
|
≧98.5%
|
|
電池Pack數量
|
15
|
|
通訊
|
CAN/RS485
|
|
重量
|
3150KG
|
|
整機尺寸
|
1850X1200X2450
|
|
防護等級
|
IP54
|
工作環境：
|
工作溫度
|
充電0°C ~45°C放電-15°C ~45°C
|
|
相對濕度
|
0~90%，無冷凝
|
|
工作海拔
|
≤3000m
|
|
