概述：
WZJ型無功功率補償屏為三相交流電壓380V，頻率50HZ。適用于工礦企業、海港、農村及民用住宅的配電系統中。該補償屏是與GGD型低壓屏配套使用，也可單獨使用。屏內裝有JKL4C或RVC型無功功率自動補償控制器一臺，工作方式為連續工作或循環投切。它根據電網負荷消耗的感性無功量的多少以可調的時間間隔自動地投切電容器，使電網的無功消耗保持到最低狀態，從而可提高電網電壓質量，減少輸配電系統和變壓器的損耗。

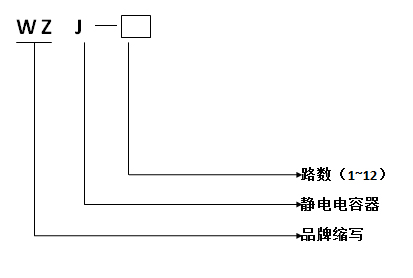

產品型號及規格：
使用條件：
1.戶內使用
2.海拔高度不高于1000m
3.周圍空氣溫度不超過40℃，電容器投入時空氣溫度的下限為-5℃
4.相對濕度為40℃時不超過50%，較低溫度時允許有較高的相對濕度，并考慮到由于濕度的變化而可能產生的凝露。
5.安裝的傾斜度不超過5度。
6.安裝地點無雨雪侵襲，無嚴重霉菌存在，無腐蝕性氣體存在。
補償屏的技術數據：
主要元件表，以WZJ-8為例
|
序號
|
符號
|
名稱
|
型號及規格
|
數量
|
|
1
|
DK
|
刀熔開關
|
HR3BX-400/32
|
1
|
|
2
|
BLQ
|
避雷器
|
HY1.5W-0.28/1.3
|
3
|
|
3
|
ZK
|
自動開關
|
RMC1-63B/3P
In=32A
|
8
|
|
4
|
1-8CJ
|
交流接觸器
|
RMK-50C ~220V
|
8
|
|
5
|
C
|
電容器
|
BCMJ0.44-15-3
|
8
|
|
6
|
LH
|
電流互感器
|
LMK2-0.66 300/5
|
2
|
|
7
|
1-3A
|
電流表
|
42L6-A 300/5
|
3
|
|
8
|
JKL4C
|
自控儀
|
JKL4C-12
|
1
|
|
9
|
COSΦ
|
功率因數表
|
42L6-COSΦ
|
1
|
|
10
|
1-6RD
|
熔斷器
|
RT19-16 2A/6A
|
3/3
|
|
11
|
V
|
電壓表
|
42L6-V 0~450V
|
1
|
|
12
|
CK
|
切換開關
|
LW5-15-YH3/3
|
1
|
|
13
|
I
|
端子排
|
NJD-7P
|
1組
|
|
14
|
HD
|
指示燈（紅）
|
AD11 ~220V
|
8
|
結構簡介：
電容補償屏的架構為開啟式，高2200、深600、800，寬分600、800、1000三種，用戶可根據現場安裝空間和所需補償?shù)那Х?shù)任選。其它尺寸：屏間連接孔、架線方式、相間距離等與GGD型低壓屏完全相同。屏體及屏面由角鋼及薄鋼板彎制及焊接而成，屏的前面分三部分：上部為儀表門；中間為固定的操作板，安裝有刀閘把手、自控儀、指示燈，下方為活門。屏內前部裝有接觸器、自動開關等。屏內后部分上下兩層安裝電容器。
安裝方式：
1.用戶接到產品后，首先進行拆箱檢修，檢查元件是否有損壞斷線、掉頭，如不及時使用，應置于干燥清潔之處保存。
2.補償屏安裝定位后，要將屏內所有螺釘再次緊固，保證接觸良好。
3.一定將采樣CT（在進線柜或動力柜處）與電容屏相連，且連線不能小于2.5m²，具體接線按圖紙要求。
4.補償屏屏體要可靠接地。 |
