產品概述:
KYN□-12（ZKYI-12）型鎧裝中置式金屬封閉開關設備是濰坊五洲浩特電氣有限公司在吸收ABB公司先進設計制造技術基礎上，集國內外同類產品的優點，引進生產開發的新型產品。
本產品適用于3.6-12KV三相交流50Hz電網中，作為接受和分配電能，并對電路實行控制、監測和保護之用�？捎糜趩文妇�分段系統或雙母線分段系統。產品符合IEC298、IEC694、GB3906、及DL404、德國DIN、DVE0670等標準要求。并且具有完善、可靠的“五防”閉鎖功能，可取代各種老型鎧裝式金屬封閉開關設備。
使用條件:
1.正常條件
最高溫度：+40℃；
日平均值不大于：+35℃；
最低（按照戶內5級）：-5℃
環境濕度：
日平均相對濕度：
月平均相對濕度：
海拔不超過1000m；
地震烈度不超過8度；
沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
2.特殊工作條件
當開關柜安裝在高于1000m的海拔地區，必須與廠家協商制造技術。當環境溫度升高超過規定時，必須在柜內進行強迫通風，以提高母線和分支母線的載流量。
當開關柜運行在具有高溫或溫度變化較大氣候環境中，就有凝露之危險，因此必須附加加熱器以防事故與腐蝕發生。

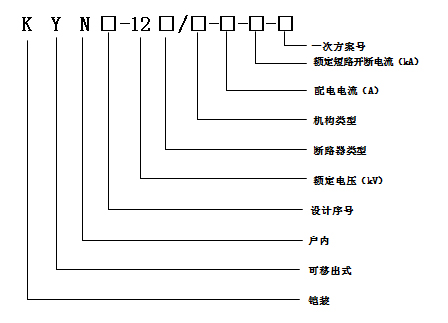

型號意義:
主要技術參數:
1.開關柜技術參數
|
項目
|
|
單位
|
參數
|
|
額定電壓
|
|
kV
|
3.6
|
7.2
|
12
|
|
額定絕緣水平
|
1min工頻
|
kV
|
24
|
32
|
42
|
|
雷電沖擊電壓（全波）
|
Kv
|
40
|
60
|
75
|
|
額定頻率
主母線額定電流
|
Hz
|
50
|
|
A
|
1250、1600、2000、2500、3150
|
|
分支母線額定電流
|
A
|
630、1250、1600、2000、2500、3150*
|
|
4s熱穩定電流（有效值）
|
kA
|
16、20、25、31.5、40、50
|
|
額定動穩定電流（峰值）
|
kA
|
40、50、63、80、100、125
|
|
防護等級
|
|
外殼IP4X，斷路器室門打開時為IP2X
|
*裝有風冷裝置時電流可達到3150A
電流互感器的短路容量應單獨考慮
2.VS1型真空斷路器技術數據
|
項目
|
單位
|
參數
|
|
額定電壓
|
kV
|
12
|
|
1min工頻耐壓
|
kV
|
42
|
|
雷電沖擊耐壓（全波）
|
kV
|
75
|
|
額定頻率
|
Hz
|
50
|
|
額定電流
|
A
|
630
|
1000
|
1250
|
1600
|
|
1000
|
1250
|
1600
|
2000
|
|
1250
|
1600
|
2000
|
2500
|
|
|
|
2500
|
3150
|
|
額定短路開斷電流（有效值）
|
kA
|
20
|
25
|
31.5
|
40
|
|
額定短路關合電流（峰值）
|
kA
|
50
|
63
|
80
|
100
|
|
額定峰值耐受電流（峰值）
|
kA
|
50
|
63
|
80
|
100
|
|
4s熱穩定電流（有效值）
|
kA
|
20
|
25
|
31.5
|
40
|
|
額定短路開斷電流下開斷次數
|
次
|
30（50）
|
|
全開斷時間
|
ms
|
100
|
|
額定操作順序
|
|
分-180s合分-180s-合分
|
|
自動重合閘操作順序
|
|
分-0.3s合分-180s-合分
|
|
多次重合閘操作順序
|
|
分-0.3s合分-15s-合分-15s-合分
|
|
機械操作壽命
|
次
|
10000
|
|
額定單個電容器組開斷電流
|
A
|
630
|
|
額定背對背電容組開斷電流
|
A
|
400
|
|
合閘時間
|
ms
|
≤100
|
|
分閘時間
|
ms
|
≤60
|
3.VD4真空斷路器技術數據
|
項目
|
單位
|
參數
|
|
額定電壓
|
kV
|
12
|
|
額定絕緣水平
|
1min工頻耐壓
|
kV
|
42
|
|
雷電沖擊電壓（全波）
|
kV
|
75
|
|
額定頻率
額定電流
|
Hz
|
50
|
|
A
|
630、1250、1600、2500、3150*
|
|
額定對稱短路開斷電流（有效值）
|
kA
|
20、25、31.5、40、50
|
|
非對稱短路開斷電流（有效值）
|
kA
|
21.8、27.3、34.3、43.6、55.8
|
|
額定動穩定電流（峰值）
|
kA
|
40、50、63、80、100、125
|
|
3s熱穩定電流（有效值）
|
kA
|
16、20、25、31.5、40、50
|
|
額定操作順序
|
|
分-180s合分-180s-合分
|
|
自動重合閘操作順序
|
|
分-0.3s合分-180s-合分
|
|
多次重合閘操作順序
|
|
分-0.3s合分-15s-合分-15s-合分
|
|
合閘時間
|
ms
|
約70
|
|
分閘時間
|
ms
|
＜45
|
|
開斷時間
|
ms
|
＜60
|
當斷路器用于控制3~10kV電動機時，若啟動電流小于600A，必須加過電壓吸收裝置，其具體要求應有用戶與制造廠聯系與協商；當斷路器用于開斷電容器組時，電容器組的額定電流不應大于斷路器電流的80%。
*裝有風冷裝置時電流可達到3150A。
|
